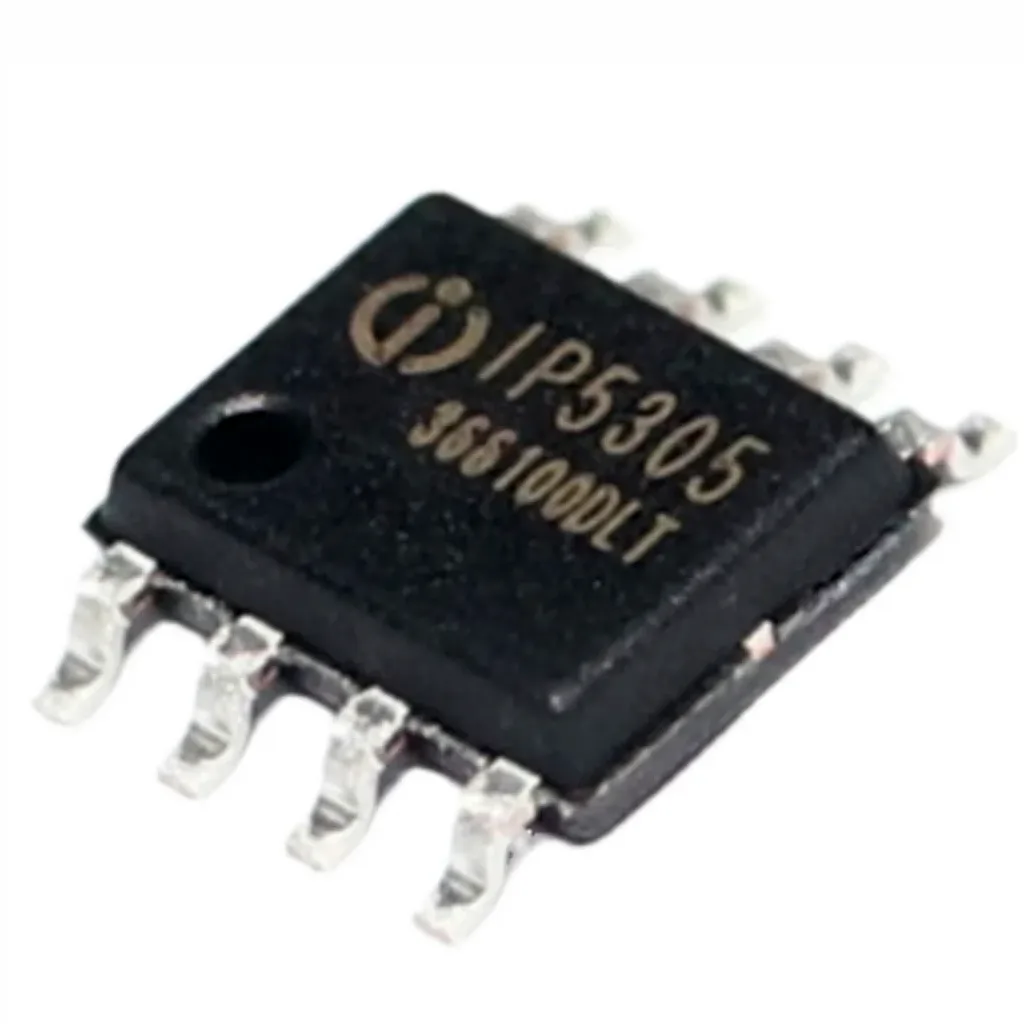

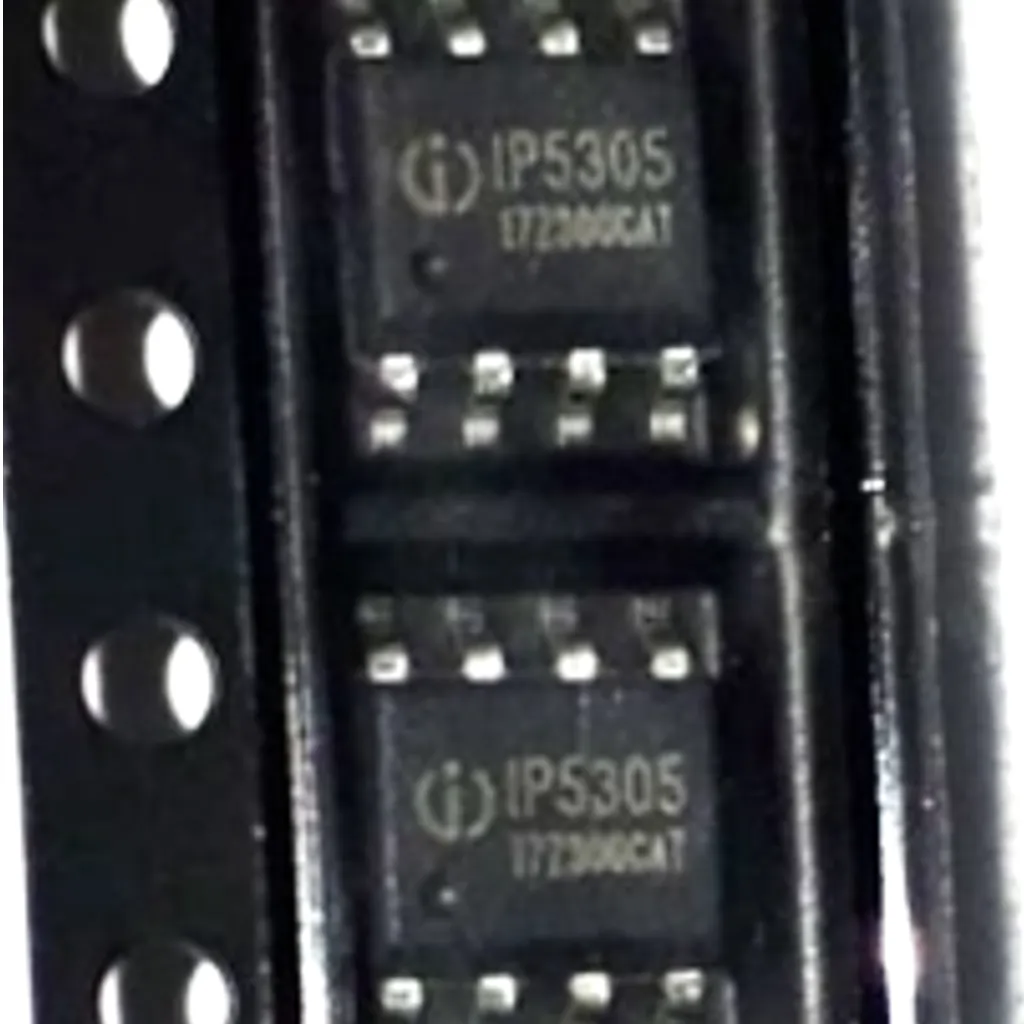

IP5305: IC controlador de carga rápida y gestión de energía para baterías de litio.
Nombre: IC 7 PROTOCOLS FOR FAST CHARGING PROTOCOL
Controlador de carga y boost para baterías Li-ion con indicador LED IP5305
Referencia: IP5305
- Voltaje de entrada (VIN): 4.65 V a 5.5 V
- Voltaje de salida (VOUT): 4.75 V a 5.25 V (típico 5 V)
- Voltaje de carga objetivo (VTRGT): 4.15 V a 4.25 V (típico 4.2 V)
- Corriente de carga máxima (ICHRG): 1.2 A a 1.4 A
- Corriente de descarga máxima: 1.0 A
- Corriente de alimentación en modo espera (ISTB): 50 µA a 150 µA
- Frecuencia de conmutación del boost (fs): 250 kHz a 450 kHz (típico 350 kHz)
- Frecuencia de conmutación de carga: 600 kHz a 800 kHz (típico 700 kHz)
- Resistencia de conducción PMOS (rDSON): 70 mΩ a 90 mΩ
- Resistencia de conducción NMOS: 60 mΩ a 80 mΩ
- Voltaje de protección por bajo voltaje (VBATLOW): 2.85 V a 3.05 V (típico 2.95 V)
- Consumo LED iluminación: 5 mA a 30 mA
- Consumo LED indicador: 2 mA a 15 mA
- Protección ESD: 4 kV
- Temperatura de operación: -20 °C a 70 °C
- Temperatura de almacenamiento: -60 °C a 150 °C
Marca: INJOINIC
Empaque: SOT-8
Precio por: Unidad
$500
500 disponibles
IC 7 PROTOCOLS FOR FAST CHARGING PROTOC. Marca: INJOINIC. Referencia: IP5305
El IP5305 es un avanzado circuito integrado de gestión de energía diseñado para ofrecer una solución completa y eficiente en dispositivos portátiles como power banks, teléfonos móviles y tablets. Este SOC (Sistema en Chip) combina funciones de carga rápida, descarga sincronizada y visualización precisa del nivel de batería, todo en un diseño altamente integrado que reduce el tamaño y costo del producto final.
Con una capacidad de carga de hasta 1.2A y una corriente de descarga de 1.0A, el IP5305 garantiza una eficiencia energética superior, alcanzando hasta un 92% en carga y un 91% en conversión de voltaje. Su tecnología inteligente ajusta automáticamente la corriente de carga para optimizar el rendimiento según la capacidad del adaptador, mientras que su sistema de protección múltiple asegura la máxima seguridad contra sobrecargas, cortocircuitos y sobretemperaturas.
Además, el IP5305 incorpora un sistema de indicación LED que permite visualizar el nivel de batería con hasta 4 luces, facilitando el monitoreo en tiempo real. Su bajo consumo en modo espera (menos de 100 µA) y su diseño simplificado con un solo inductor y MOSFETs integrados hacen que sea la opción ideal para diseñadores que buscan eficiencia, confiabilidad y reducción de costos en sus productos de energía portátil.
| Peso | 0.01 kg |
|---|---|
| Dimensiones | 4 × 4 × 7 cm |
| Cdigo Siigo | 0090001000256 |
| Referencia | IP5305 |
| Marca | INJOINIC |
| Empaque | SOT-8 |
